알아두면 언젠간 깨달을 도커지식 2 - 도커 네트워크 | Docker Knowledge You'll Eventually Appreciate 2 - Docker Network

이글은 야매로 작성된 글이며 필자가 깨달아갈 수록 추가되는 글입니다
필자가 도커를 공부하며 깨달은 지극히 주관적인 관점일 수 있으니 이상한 점은 친절한 댓글 부탁드립니다!
그리고 항상 도커의 길로 인도해주는 영우찡 감사여!



가상 네트워크

아이피의 갯수는 제한적이다 우리가 사용하는 공유기는 주로 192.168.x.x 아이피 대역으로 내 컴퓨터에 아이피를 할당해준다. 그치만 이 아이피는 내 공유기 밖에서는 접근 할 수 없다.

그럼 이 때 외부에서 공유기 안의 특정 서버에 접근하기 위해서는 포트 포워딩을 사용한다. 포트포워딩이 필요한 이유는 공유기는 하나인데 비해(ip는 하나인데 비해) 내부 서버는 여러대일 수 있으니 어느 서버의 포트로 연결을 해주어야 하는지 몰라서 포트 포워딩을 사용하는 것이다.
외부에서 8080포트를 요청할 때 공유기 하위에 있는 서버들이 모두 8080을 쓰고 있을 때 어느 서버의 8080인지를 몰라서 서버를 지정하는게 목적이다. 추가로 서버를 지정하면서 포트도 바꿀수 있게 되었고!

주로 사용하는 http와 tcp 요청은 ip와 포트로 타겟을 지정하는데, 외부에서 요청할 때

ip는 우리집 공유기가 가진 공인 아이피를 지정할 테고,
port는 공유기 아래 있는 여러대의 서버중에 어떤 곳에 이 요청을 전달해야 할 지 모르기 때문에 포트포워딩으로 미리 정해두고 전달하는 것이다.



도커의 포트포워딩

도커도 마찬가지로 -p 플래그를 사용해서 포트포워딩을 지정할 수 있다. 도커도 하나의 서버에 여러개의 컨테이너가 있어서, 서버의 포트에 컨테이너를 지정할지가 애매해서, 위에서 공유기에서 서버를 지정할 때 애매했던 것과 동일한 이유로 포트포워딩이 필요하다.

도커환경에서는 OS가 설치된 host machine이 공유기의 역할을 하고, 도커가 가상 망을 이루고 있는 것이다.

ip는 도커가 설치된 머신을 의미하고
port는 도커 망안에서 어떤 컨테이너로 연결을 할지에 대한 의미로 생각하자 (-p)



도커 안에서는 모든 컨테이너가 전부 다른 서브넷을 가진다.

도커 컨테이너 끼리는 통신을 하지 못한다
-> 컨테이너끼리 연결해주는 작업이 도커 안에 네트워크를 다는 것

사실 컨테이너 가상화가 각자 분리된 영역을 만들어 주기 위함이었으니 서로 통신도 분리를 해둔 것이라고 생각하면 편하다.(필요할 경우에 통신을 연결하면 되도록 만든 것)



도커 네트워크

하지만 컨테이너가 분리가 되어있다 하더라도 통신은 필요하다. 예를 들자면 내 springboot 서비스에 대한 컨테이너 A와 DB에 대한 컨테이너 B 둘사이에서 통신이 일어나는 경우를 생각할 수 있을 것이다.

따라서 컨테이너끼리 통신을 위해 도커 네트워크를 만들어서 여러개의 컨테이너를 하나의 가상의 망 아래에 묶을 수 있다.

이런식으로 네트워크를 만들고

docker network create test_network

만들어진 네트워크에 컨테이너를 등록하는 형태로 지정하면 컨테이너간 통신이 가능해진다.

docker network connect web_server_container



이때 문제는 컨테이너의 아이피가 랜덤으로 만들어진다는 점이다. (아이피가 컨테이너마다 부여된다) 컨테이너가 뜰 때마다 아이피가 랜덤이다.

아이피가 랜덤으로 부여되면, 아이피를 이용해서 통신을 할 수 없다. 따라서 통신을 하기위해서는 컨테이너 네임으로 지정하는 방식을 이용한다.

컨테이너 네임이 Container network interface(CNI)이라는 도커 내부의 가상망을 만들어주는 곳에 등록되어 있어 ip 대신 컨테이너 네임을 DNS 서버에 등록한다.

도커 네트워크에 컨테이너가 등록될 때 컨테이너의 ip는 랜덤하게 부여되지만, CNI 덕분에 컨테이너 네임을 이용할 수 있다.

결국 도커에서 네트워크 통신을 할 때 DNS 검색 우선 순위에서 CNI가 1순위이기 때문에 컨테이너 이름으로 호출이 가능한 것이다.

컨테이너 이름을 아이피 대신 사용한다.



그래서 웹앱 컨테이너 하나랑 db 컨테이너하나 띄우고 두 컨테이너를 하나의 네트워크로 묶어서 앱에서 DB를 호출할 때.

	네임스페이스	포트
웹앱 컨테이너	web_app_container	9090
DB 컨테이너	DB_container	3306

다음과 같은 정보를 갖고있다면, 그저 springboot 에서 DB 컨테이너에 연결을 하고자 한다면 DB_container:3306 이런식으로 적어도 작동이 된다는 것이다.



이해를 위한 예제

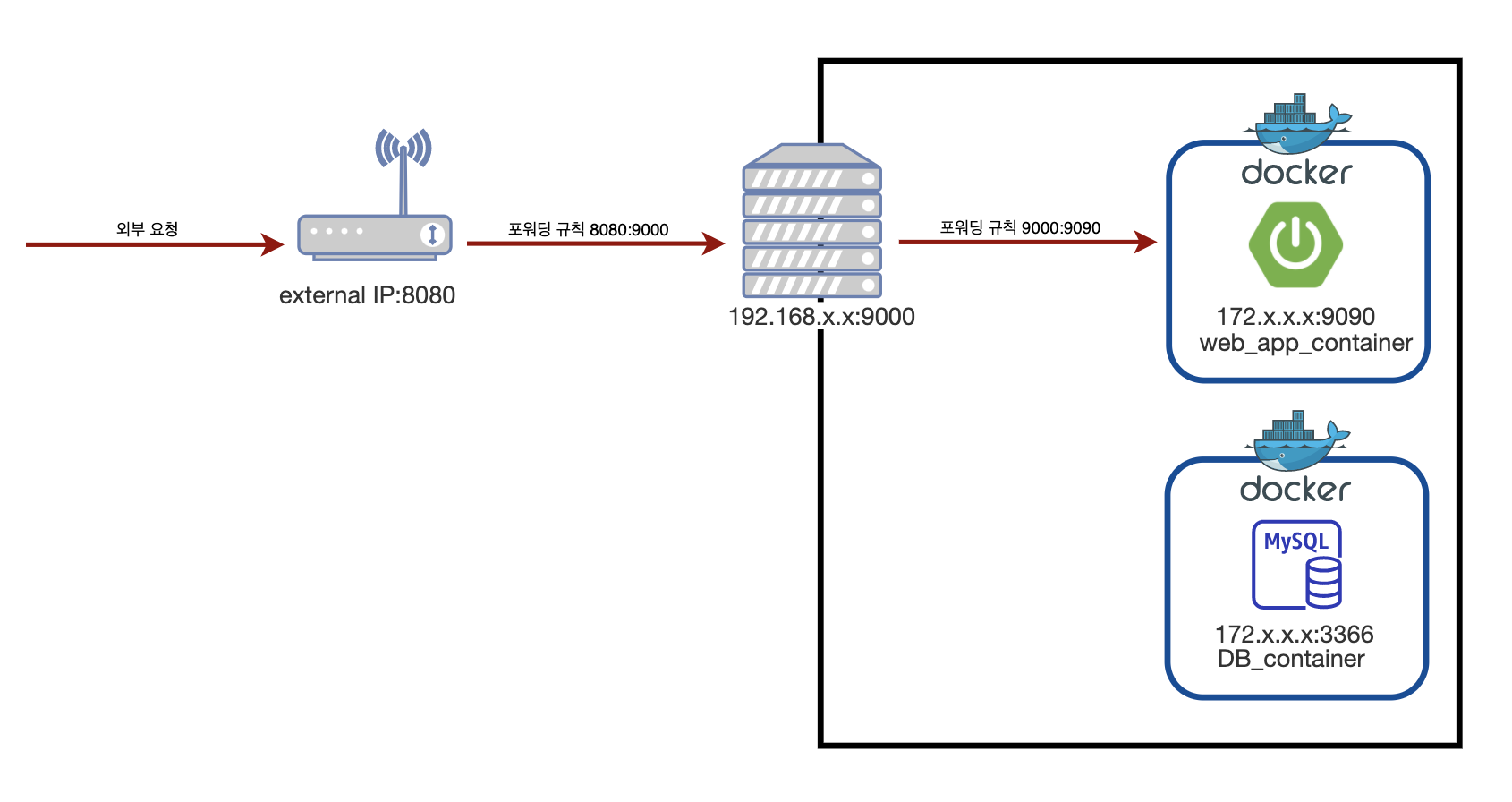

Q. 집에 공유기가 있고, 그 안에 서버가 있고, 그안에 컨테이너 한경에서 9090 포트로 서비스하는앱이 있다. 이때 포트 포워딩은 몇 번 일어날까?

A. 2번일어난다 : 공유기에서 한번, 도커에서 한번

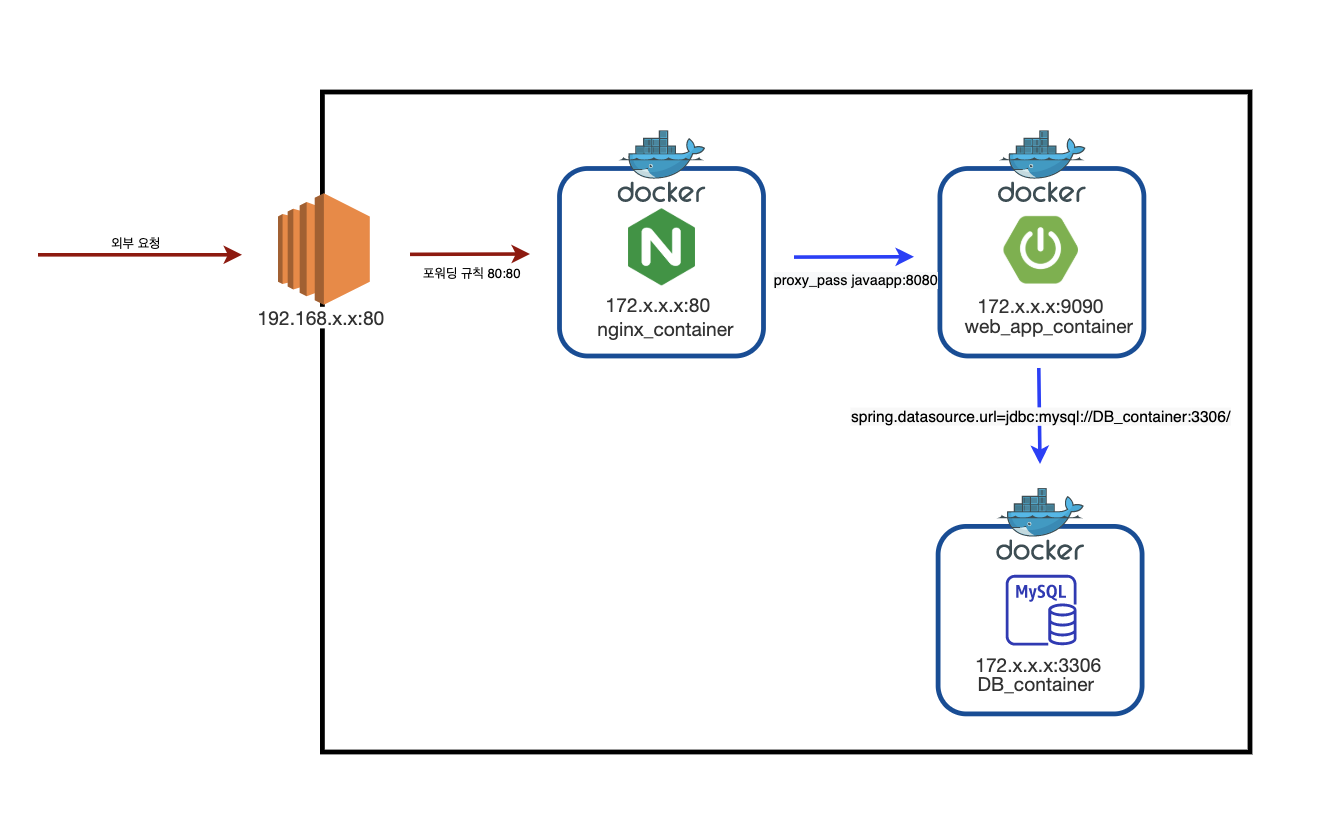

Q. 클라우드 환경에서 nginx를 사용한 포트포워딩을 할 때, nginx는 springboot 로 연결 연결, springboot에서는 db로 연결할 때 도커 네트워크 통신은 몇번 일어날까?

A. 2번 일어난다 : nginx의 proxy_pass 1번, spring에서 mysql로의 1번

container_name:portNumber 의 규칙을 사용하여 도커 네트워크 통신을 한다

[연결 글]

2020/07/12 - [Develop/DevOps] - 알아두면 언젠간 깨달을 도커지식 1 - 가상화

알아두면 언젠간 깨달을 도커지식 1 - 가상화



This post is written in a rough-and-ready style and gets updated as I learn more
This may reflect a highly subjective perspective gained while studying Docker, so please leave a kind comment if anything seems off!
And thanks as always to Youngwoo for guiding me down the path of Docker!



Virtual Network

The number of IP addresses is limited. The router we use typically assigns an IP to our computer in the 192.168.x.x range. However, this IP is not accessible from outside our router.

So, to access a specific server behind the router from the outside, we use port forwarding. The reason port forwarding is needed is that while there's only one router (only one IP), there can be multiple internal servers, and there's no way to know which server's port to route the connection to — that's why we use port forwarding.
When an external request comes in on port 8080, if all the servers behind the router are using 8080, there's no way to tell which server's 8080 it should go to — so the purpose is to specify the server. As a bonus, you can also change the port while specifying the server!

Commonly used HTTP and TCP requests specify targets using IP and port. When making a request from the outside:

The IP will point to the public IP of our home router,
and since there's no way to know which of the multiple servers behind the router should receive the request, we use port forwarding to predetermine and route it.



Port Forwarding in Docker

Docker works the same way — you can specify port forwarding using the -p flag. Since Docker also has multiple containers on a single server, it's ambiguous which container should be assigned to the server's port. For the same reason it was ambiguous when specifying servers on a router, port forwarding is needed.

In a Docker environment, the host machine with the OS installed acts as the router, and Docker forms its own virtual network.

Think of the IP as referring to the machine where Docker is installed,
and the port as indicating which container to connect to within the Docker network (-p).



Inside Docker, every container has a completely different subnet.

Docker containers cannot communicate with each other
-> The process of connecting containers is adding a network within Docker

Since container virtualization was designed to create isolated areas in the first place, it makes sense that communication is also separated. (It's built so that you connect communication only when needed.)



Docker Network

However, even though containers are isolated, communication is still necessary. For example, you can think of a case where container A running your Spring Boot service needs to communicate with container B running the DB.

So, for inter-container communication, you can create a Docker network to group multiple containers under a single virtual network.

You create a network like this:

docker network create test_network

Then you register containers to the created network, and communication between containers becomes possible.

docker network connect web_server_container



The problem here is that container IPs are assigned randomly. (Each container gets its own IP.) Every time a container starts up, the IP is random.

If IPs are assigned randomly, you can't rely on IPs for communication. Therefore, to communicate, we use the container name instead.

The container name is registered in Docker's internal virtual network manager called the Container Network Interface (CNI), and the container name is registered in the DNS server instead of the IP.

When a container is registered to a Docker network, its IP is assigned randomly, but thanks to CNI, you can use the container name instead.

Ultimately, when Docker handles network communication, the CNI has the highest priority in DNS lookup, which is why you can call containers by their name.

Container names are used in place of IPs.



So when you spin up one web app container and one DB container, group them under a single network, and the app calls the DB:

	Namespace	Port
Web App Container	web_app_container	9090
DB Container	DB_container	3306

If you have the information above, then to connect from Spring Boot to the DB container, you can simply write DB_container:3306 and it will work.



Examples for Understanding

Q. You have a router at home, a server behind it, and inside that server, an app serving on port 9090 in a container environment. How many times does port forwarding occur?

A. It happens 2 times: once at the router, once at Docker

Q. In a cloud environment using nginx for port forwarding, where nginx connects to Spring Boot, and Spring Boot connects to the DB — how many times does Docker network communication occur?

A. It happens 2 times: once for nginx's proxy_pass, once for Spring to MySQL

Docker network communication follows the rule of container_name:portNumber
